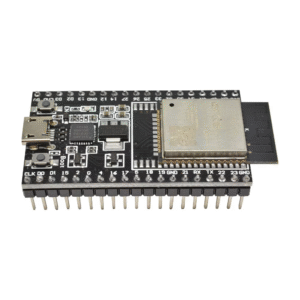

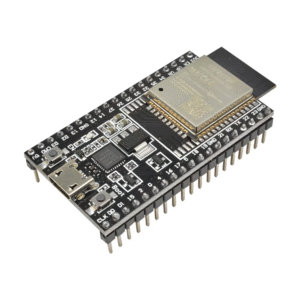

ESP32-DevKitC V4 ESP32 Based Development Board Module Wireless Bluetooth IOT ESP32 WROOM-32D

产品概述

主要特点

1. 处理能力

• CPU：配备了一个Xtensa双核（或单核）32位LX6微处理器。它可以以160或240 MHz的频率运行，提供高达600 DMIPS的处理性能。这种强大的处理能力使其能够轻松处理复杂的任务，如语音编码、音乐流媒体和MP3解码。
• ULP协处理器：采用超低功耗（ULP）协处理器。这在需要将功耗降至最低的应用中非常有用，因为它可以在主CPU处于低功耗状态时执行基本任务，从而允许基于各种触发器（如GPIO中断、定时器事件、ADC测量或电容式触摸传感器中断）的唤醒事件。

2. 内存

3. 无线连接

• Wi-Fi：支持802.11 b/g/n协议，工作频率范围为2.4 GHz至2.5 GHz。这使其与大多数常见的Wi-Fi网络兼容，能够无缝连接到互联网或局域网。它使通过Wi-Fi连接进行远程数据传输、空中固件更新以及实时监控和控制成为可能。
• 蓝牙：集成了蓝牙 v4.2 BR/EDR 和 BLE（蓝牙低功耗）功能。蓝牙功能与 Wi-Fi 共享无线电。蓝牙 BR/EDR 可用于传统蓝牙连接，例如与移动设备或其他蓝牙启用的外设配对以进行数据传输。BLE 适用于需要低功耗、短距离通信的应用，例如连接到可穿戴设备或低功耗传感器。

4. 外围接口

• ADC：具有12位SAR ADC，最多可有18个通道。这使得它可以准确地进行模数转换，适用于涉及读取模拟传感器（如温度传感器、压力传感器和光传感器）的应用。
• DAC：配备2 × 8位DAC，可以用于生成模拟信号，例如在需要模拟输出以控制电机或音频信号的应用中。
• 触摸传感器：拥有10个触摸传感器（电容感应GPIOs），能够在不需要额外外部组件的情况下实现触摸敏感接口的实施。这在智能家居控制面板或互动显示器等设备中创建基于触摸的用户界面时非常有用。
• SPI：有4个SPI接口，广泛用于与外部设备（如闪存、传感器和其他微控制器）通信。SPI提供高速数据传输，使其适用于需要快速数据交换的应用。
• I²S 接口：配备 2 个 I²S 接口，专为音频应用设计。这些接口可用于连接音频编解码器、麦克风和扬声器，从而开发处理音频输入和输出的设备，例如语音记录器或音乐播放器。
• I²C 接口：具有 2 × I²C 接口，用于与各种外设进行通信。I²C 是一种简单且广泛使用的串行通信协议，常用于连接传感器、EEPROM 等需要低速多主通信接口的设备。
• UART：配备了3个UART，通常用于串行通信。UART可以用于与其他设备（如GPS模块、蓝牙模块或其他微控制器）通信。它们对于需要简单串行数据传输的应用程序很有用，例如发送命令或从外部设备接收数据。
• SD/SDIO/CE-ATA/MMC/EMMC 主控制器：支持各种存储接口，允许连接外部存储设备，如 SD 卡。这对于需要存储大量数据的应用程序非常有利，例如数据记录应用程序或需要存储多媒体文件的设备。
• SDIO/SPI从控制器：可以作为SDIO或SPI从设备工作，使其能够与其他主设备在网络中进行通信。这为在需要与其他组件作为从设备交互的ESP32-DevKitC V4设计复杂系统提供了灵活性。
• Ethernet MAC接口：具有带有专用DMA和IEEE 1588精密时间协议支持的以太网MAC接口。尽管这不是一个无线接口，但这个以太网连接可以用于需要更稳定和高带宽有线连接的应用，例如工业控制系统或需要传输大量数据的网络设备。
• CAN Bus 2.0：支持CAN bus 2.0协议，该协议广泛应用于汽车和工业领域，用于网络中不同节点之间的可靠通信。这使得ESP32-DevKitC V4适用于这些领域的应用，例如车辆监控系统或工业自动化。
• 红外遥控器：配备红外遥控器（TX/RX，最多8个通道），可用于涉及红外通信的应用，例如设备的遥控或红外数据传输。
• 电机 PWM：支持电机 PWM，允许控制电机。这对于需要电机控制的应用程序非常有用，例如机器人或自动化系统。
• LED PWM：最多有16个LED PWM通道，可用于控制LED的亮度。这对于涉及照明控制的应用非常有利，例如在智能家居或装饰应用中创建动态照明效果。
• 霍尔效应传感器：内置霍尔效应传感器，可用于检测磁场。该传感器适用于诸如接近度感应、带磁编码器的电机速度测量或检测磁性物体的存在等应用。

5. 安全功能

• IEEE 802.11标准安全：支持IEEE 802.11的所有标准安全功能，包括WFA、WPA/WPA 2和WAPI。这确保了Wi-Fi连接的安全性，保护无线网络上传输的数据免受未经授权的访问。
• 安全启动：实现安全启动功能，在引导过程中验证固件的完整性。这有助于防止未经授权的固件被加载到设备上，从而增强系统的整体安全性。
• 闪存加密：提供闪存加密，该功能加密闪存存储器中存储的数据。这可以保护存储在闪存中的敏感信息，例如应用程序代码、配置数据和用户数据，不被未经授权的各方访问或修改。
• OTP：具有1024位OTP（一次性可编程）存储器，最多可为客户提供768位的存储空间。OTP可以用于存储唯一的设备标识符、加密密钥或其他需要永久编程到设备中的关键信息。
• 加密硬件加速：提供对各种加密算法的硬件加速，包括AES、SHA-2、RSA、椭圆曲线加密（ECC）和随机数生成器（RNG）。这种硬件加速提高了加密操作的性能，使得实现数据加密、数字签名和安全密钥生成等安全功能更加高效。

6. 功率管理

• 内部低 Dropout 电压调节器：内置内部低 Dropout 电压调节器，有助于为电路板的组件提供稳定的电源供应。这对于确保电路板在连接到不同电源时的可靠运行非常重要。
• RTC的独立电源域：具有独立的电源域用于实时时钟（RTC）。这使得RTC即使在板子的主体部分处于低功耗状态时也能继续运行，确保时间和日期准确保持。
• 低深度睡眠电流：实现了非常低的深度睡眠电流5 μA。这种深度睡眠模式下的低功耗使该板适合于电池供电的应用，因为它可以在不活动期间显著延长电池寿命。

物理特性

应用程序

• 物联网智能家居：可以用来创建智能家居设备，如智能开关、用于监测温度、湿度和空气质量的传感器以及智能家居中心。它可以通过Wi-Fi或蓝牙连接家中的其他设备，实现对家用电器和环境条件的远程控制和监测。
• 工业自动化：适用于工业环境中的应用，例如监控和控制工业设备、在工厂环境中从传感器收集数据以及使用如CAN总线或以太网等协议与工业网络中的其他设备进行通信。
• 可穿戴设备：由于其低功耗和蓝牙功能，它可以用于可穿戴设备中进行健康监测（例如，心率监测、步数统计）以及与智能手机等其他设备的通信。
• 远程监控和控制：适用于需要远程监控传感器或控制设备的应用。例如，它可以用于环境监测站，从各种传感器收集数据，并通过Wi-Fi传输到中央服务器进行分析，或者用于机器和设备的远程控制系统。
